型號：RKF-2

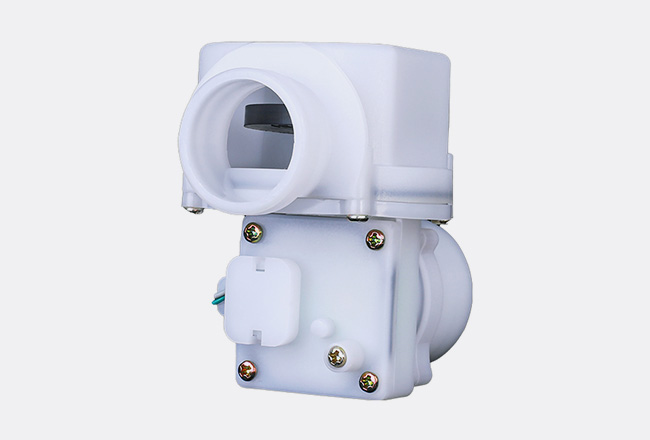

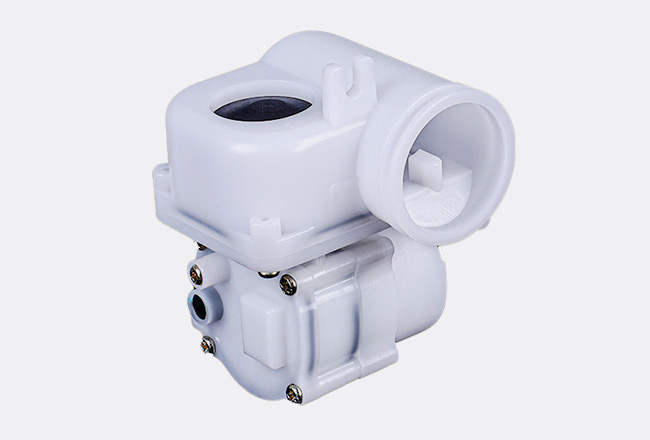

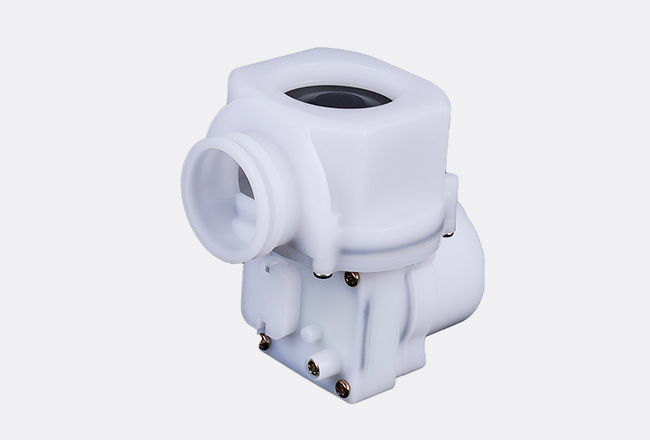

該電控截止閥是一種安裝在智能燃氣表的進氣端或出氣端的閥門，用于控制燃氣的通斷。產品采用齒輪齒條傳動，具有快速關閥、關閥能耗低的特點。
型號：RKF-2
簡介：該電控截止閥是一種安裝在智能燃氣表的進氣端或出氣端的閥門，用于控制燃氣的通斷。采用獨特的棘輪機構設計，在閥門開啟和關閉過程中不存在電機堵轉的情況。閥門在開啟時壓縮彈簧儲存能量，關閥時棘輪機構脫開釋放彈簧儲能，所以關閉閥門所需的能量極低，可以實現閥門的瞬時關閉。

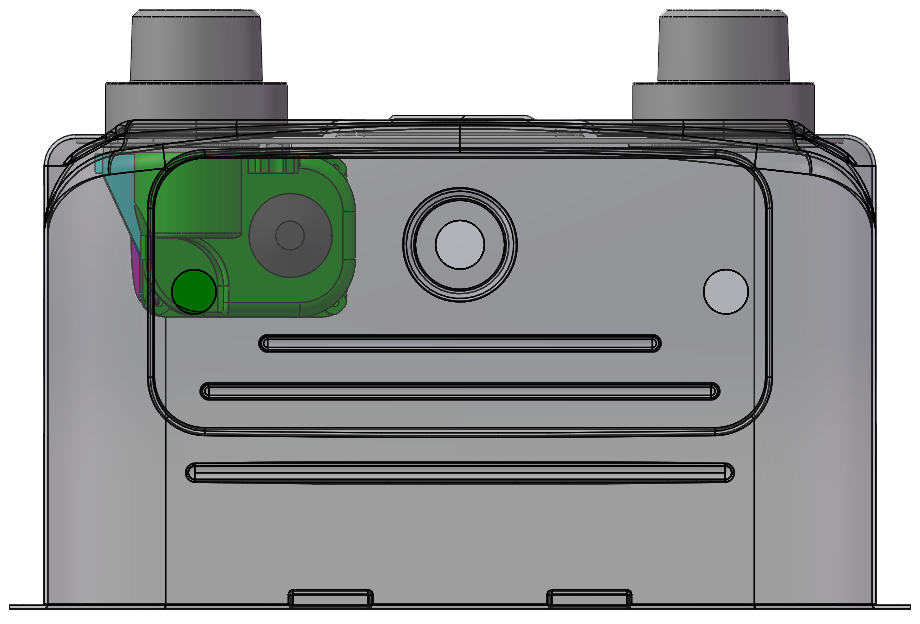

安裝位置：該電控截止閥可安裝在燃氣表的進氣端或出氣端。
主要特點：
1、快速關閉，關閉時間小于300ms
2、帶壓開閥能力強，最大壓力可達到200mbar
3、關閉時能耗低
4、可定制
使用說明：
1、這種類型的閥門的引出線有三種規格：兩線制、四線制或五線制。兩線制閥門的引出線只作為閥門的動作電源線，紅線接正極（或負極），黑線接負極（或正極）開閥（具體可根據客戶要求設置）。對于四線制和5線制的閥門，其中兩根線（紅、黑）是閥門動作的電源線，其余兩根或三根線是狀態開關線，作為開、關位置的信號輸出線使用。
2、電源要求： 閥門打開時，供電電壓大于等于DC2.5V，供電時間大于2s，即可開閥。閥門關閉時，供電電壓大于等于DC2.5V，供電時間長于300ms，即可關閥。
3、建議閥門的最低驅動電壓不應低于2.5V。
| 項目 | 參數 | 參照標準 |
| 工作介質 | 天然氣、液化石油氣 | |
| 流量范圍 | 0.016～6m3/h | |
| 工作壓力 | 0～20KPa | |
| 適配表型 | G1.6/G2.5/G4 | |
| 工作電壓 | DC2.5～6V | |
| 防爆性能 | Ⅱ3 G Ex ic ⅡB T4 Gc | GB/T 3836.1-2021 GB/T 3836.4-2021 EN IEC 60079-0：2018 EN 60079-11：2012 |
| 工作溫度 | -25℃～60℃ | EN 16314-2013 7.13.4.7 |
| 相對濕度 | 5%～90% | |
| 泄漏量 | 4.5KPa～5KPa檢測 ≤0.55L/h | GB/T 6968-2019 |
| 電機電阻/電感 | 14±10%Ω/8±2mH | |
| 最大電流 | ≤280mA(DC3.9V) | |
| 開啟時間 | ≤2s(DC3V) | |
| 閉合時間 | ≤0.3s(DC3V) | |
| 限位開關 | 無/單邊/兩邊 | |
| 開關接觸電阻 | ≤0.5Ω | |
| 壓力損失 | 與基表配合壓損≤250Pa | GB/T 6968-2019 |
| 使用壽命 | ≥10000次 | GB/T 6968-2019 |
| 安裝位置 | 進氣口/出氣口（裝出氣口時需要特殊定制） | |
